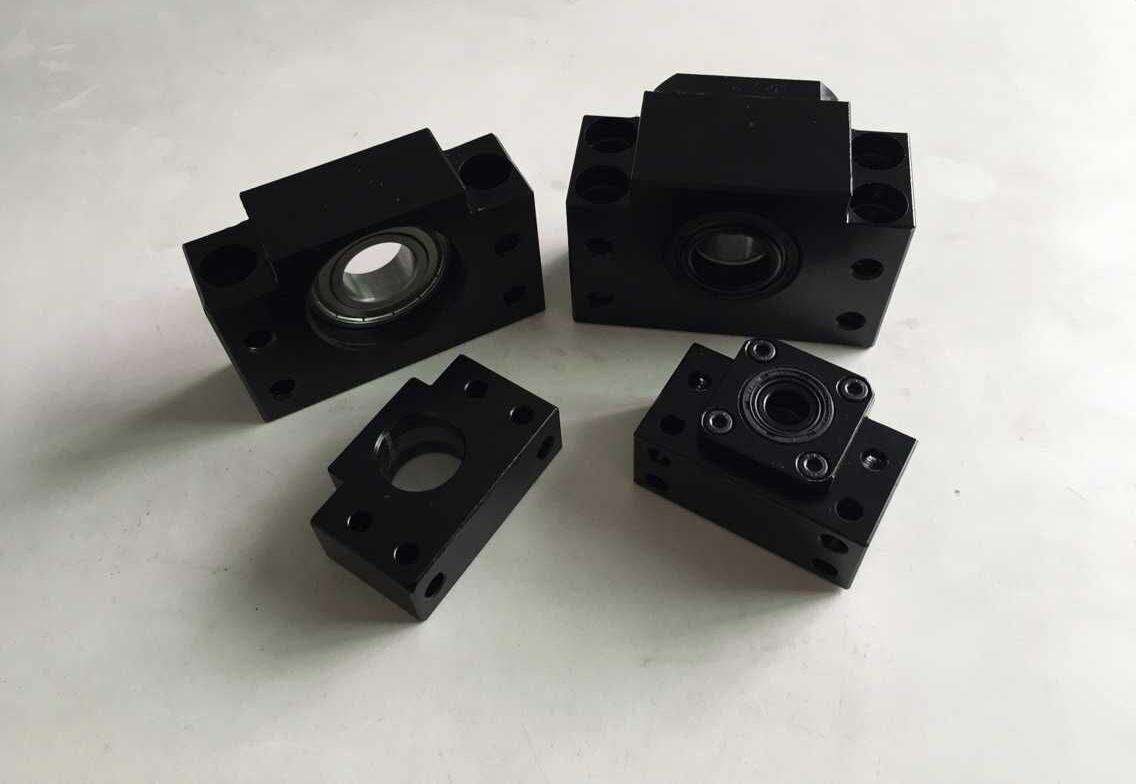

滚珠丝杆支撑座结构：
1、支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座 EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
2、固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。滚珠丝杠认准钛浩，高精度稳定的回转性能。
3、支撑侧使用深沟槽滚珠轴承。
4、支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
一、滚珠丝杆支撑座的安装：
1、将固定侧安装到螺杆上。
2、将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
3、支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松弛。
二、工作台程基座上的安装：
1、使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧。
2、将固定侧暂时拧紧到基座上。这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动。以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与安装部内面之间 留一定间隙（圆型支撑座用）进行调整。
3、将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行 程都能平滑运动，并暂时将支撑座拧紧在基座上。确认精度及完全拧紧支撑单元用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、 螺帽支座、固定侧、支撑侧。
三、与马达的连接
1、将马达支座安装到基座上。
2、用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度)
3、请注意进行充分的试车运行。
4、请注意清洗台面。

滚珠丝杆支撑座是连接丝杆和电机的轴承，构造与特长对标准滚珠螺杆库存品的轴端成品，预备了标准化的支撑单元EK、EF型，对一般滚珠螺杆预备了标准的支撑单元BK、BF型。钛浩机械是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为公司的主打产品，品质保障；固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
