滚珠丝杠螺母分类

文章出处:无锡捷宇精密传动有限公司 发表时间:2019-04-07 16:28:30




滚珠丝杠螺母的分类

1、端盖式

(SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF 和 BLR型)钢球运用端盖,从丝杆轴的沟槽中被套取到螺母的通孔里,经过通孔又回到沟槽中,做无限循环运动。

2、弯管式

(SBN、BNF、BNT、BNFN、BIF 和 BTK型)这些型号,搜索的到。

3、循环式导片式(HBN型)

(DK、DKN、DIK、JPF 和 DIR型)

这些类型是最典型的螺母,经过运用弯管让钢球滚珠丝杠副经行循环。钢球从丝杆轴的沟槽中掬取进入弯管后,再回到沟槽中,做无限循环运动。

4、循环器式

这些类型是最小型的螺母,经过循环器改变钢球的跋涉方向滚珠丝杠副,越过丝杆轴外径回到原位,做无限循环运动。

以上四品种型即是滚珠丝杠螺母的类型。

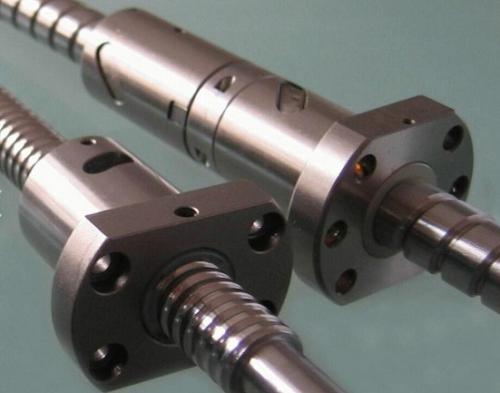

滚珠丝杠螺母
