滚珠丝杠的磨削方法

文章出处:无锡捷宇精密传动有限公司 发表时间:2019-11-26 11:30:40



滚珠丝杠与梯形丝杠相比,由于结构形式、参数不同,如滚珠丝杠的滚遭为圆弧形,以滚珠中心圆直径Do为考核丝杠螺母副的配合尺寸,梯形丝杠的牙型为梯形,故在磨削方法与机床的调整等方面有其特殊性。

1.砂轮选择

滚珠丝杠的螺旋滚道截形为单圆弧或双圆弧,磨削时与工件的接触面积大,相对磨削热也大,宜渭粒度较粗、硬度稍软的白刚玉砂轮,尤以大气孔砂轮为最佳。

(1)大气孔砂轮是在磨具制造过程中,按原磨粒、结合剂和气孔的配方添加一些子高温焙烧时易挥发的物质,如萘、焦炭等,经焙烧后形成的气孔。

大气孔陶瓷结合剂砂轮的气孔率可达50一60%,气孔的尺寸可达0.5–2mm。由于这种砂轮气孔较多、较大、组织较松,因此磨削时具有不易堵塞、排屑及冷却条件好、使用寿命长和切削能力强等特点。

(2)按滚珠丝杠媒旋滚述韵圆弧半径大小选择砂轮。

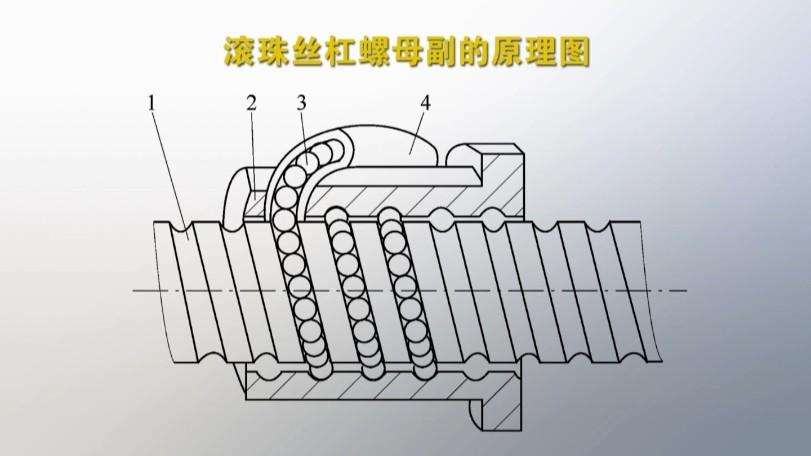

滚珠丝杠
